Аппаратная часть состоит из:
- шкафа управления освещением с набором, соответствующих датчиков (освещенности, температуры и др.).
- кабеля (две витые пары) для прокладки сети передачи данных по протоколу Modbus ASCII/RTU. Максимальная длина 1200м.
- шкафа сетевого оборудования с сетевыми шлюзами для сопряжения с локальной сетью Ethernet предприятия и выхода в интернет.
- локальной сети предприятия и компьютера диспетчера.
Программная часть состоит из:
- программы, версия ПО Н.SS008.21_ЛК, записанной в контролер ПР200 находящийся в шкафу управления освещением.
- программы SCADA SIMP Light (версия программы выбирается исходя из потребностей заказчика).
- программы управления освещением SCADA для диспетчера.
- облачного сервиса «OwenCloud» для доступа к управлению и контролю параметрами через интернет с любого компьютера, имеющего выход в интернет или смартфона с помощью мобильного приложения.
Программа управления освещением SCADA для диспетчера разрабатывается по техническому заданию заказчика, исходя из конкретных требований; количества контролируемых птичников, количества и типа контролируемых параметров, количества рабочих станций, вывода видеонаблюдения с IP камер и других задач.
На главном экране можно в реальном масштабе времени контролировать основные параметры микроклимата в птичниках; освещенности, температуры, вентиляции и др. При этом если параметр выходит за пределы допустимого в соответствующем птичнике, срабатывает звуковая сигнализация и визуальная индикация.

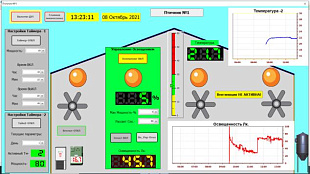

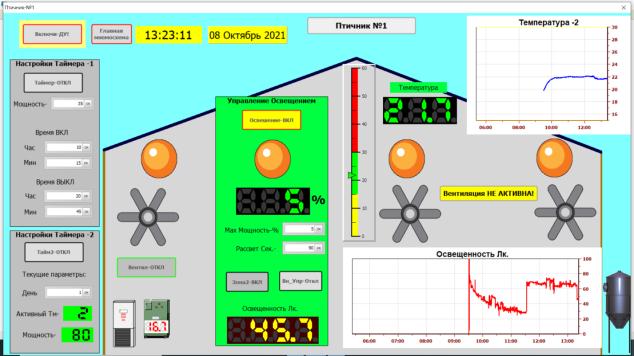

Нажатие «мышкой» на кнопку «Птичник» переключает экран на соответствующий птичник для более детального контроля. Здесь расположены кнопки и индикаторы, отражающие настройки и значения контролируемых параметров в шкафу управления. На графике можно визуально наблюдать за изменениями освещенности и температуры в течение последнего времени.
Свернув закладки, мы попадаем в экран диспетчера, где ведется журнал событий и аварий. Журнал сохраняется в архиве на протяжении года. Журнал можно распечатать. Можно просмотреть графики из архива и др.
Установив соответствующее приложение, облачный сервис «OwenCloud» позволит контролировать и управлять параметрами птичника со своего смартфона. Приложение доступно на Android и iOS.
